发布时间：2025-05-09
浏览次数：62
发布者：Admin
1.Research Background 研究背景
塑料污染已成为全球环境危机的核心问题，每年超过4.5亿吨的塑料不仅在生产过程中大量消耗化石资源，还因其低回收率和持久性污染威胁着生态系统。尽管生物基塑料（如聚乳酸PLA）被视为替代品，有望解决塑料污染问题，但其生产依赖高能耗的提取和化学处理，可能会增加环境负担。武汉大学一团队独辟蹊径，提出了一种革命性的解决方案——直接利用废弃棉花纤维和花粉颗粒，通过微观共组装策略制成高性能生物塑料（BH生物塑料）。这种材料无需有毒化学试剂或复杂工艺，仅需简单预处理即可形成致密的纤维-层状网络，兼具高强度（52.22 MPa）和水基可加工性，为可持续塑料提供了“从摇篮到坟墓”的全生命周期环保路径。
2.Highlights本文要点
1.废物变高强材料。以废弃棉花纤维（纺织业15-30%的废料）和低价值花粉壳（全球年产量超3000万吨）为原料，通过碱处理和均质化预处理，形成可浇注浆料。干燥后自发组装成纤维-层状杂化网络，其机械性能媲美石油基塑料（拉伸强度52.22 MPa，模量2.24 GPa），密度仅0.57 g/cm³。
2.水驱动绿色加工。独特的微结构使BH塑料遇水可逆解组装，仅用水即可重塑复杂形状（如螺旋、三维塔结构），甚至粘贴不同部件。多次循环后力学性能不降反升，突破了传统塑料高温高压加工的局限。
3.全生命周期环保。相比传统塑料，BH塑料生产能耗降低5倍，埋土6个月完全降解，且可闭环回收。生命周期评估显示其全球变暖潜力、化石资源消耗等指标均显著优于其他生物及塑料（PLA等）。

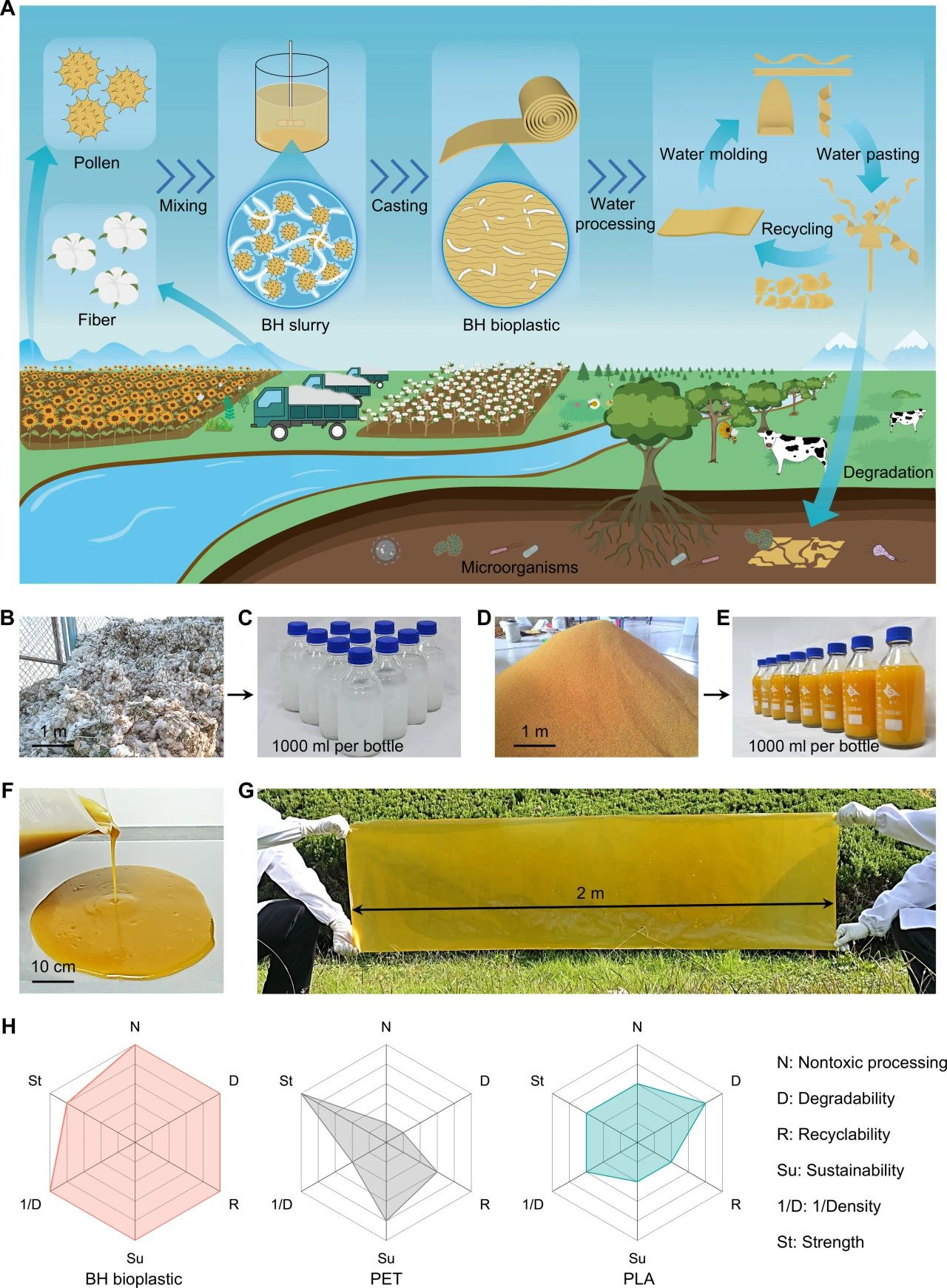

图1.BH制备流程及与PET/PLA的性能对比雷达图

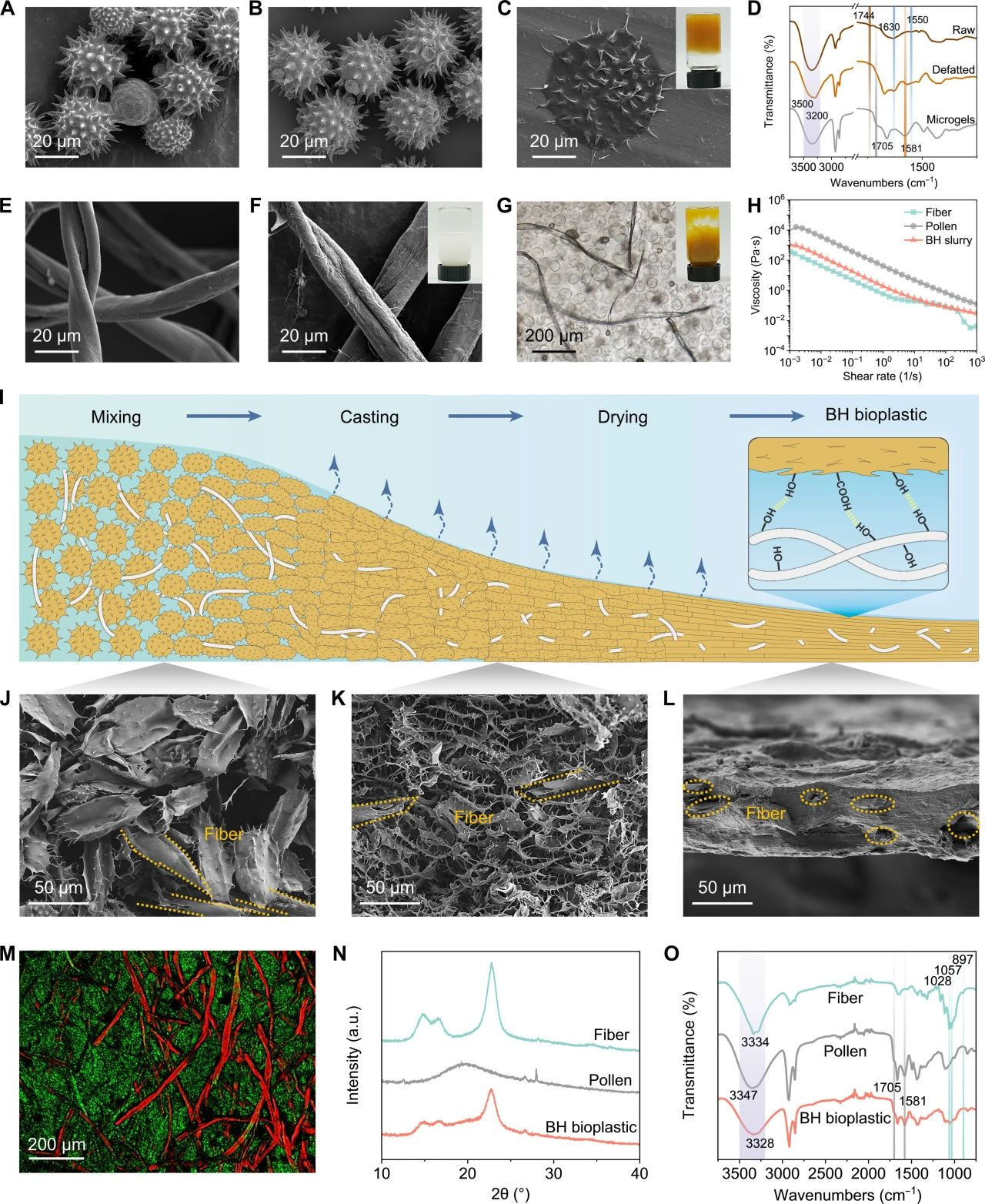

图2.棉花纤维与花粉微凝胶的微观结构演变及化学相互作用

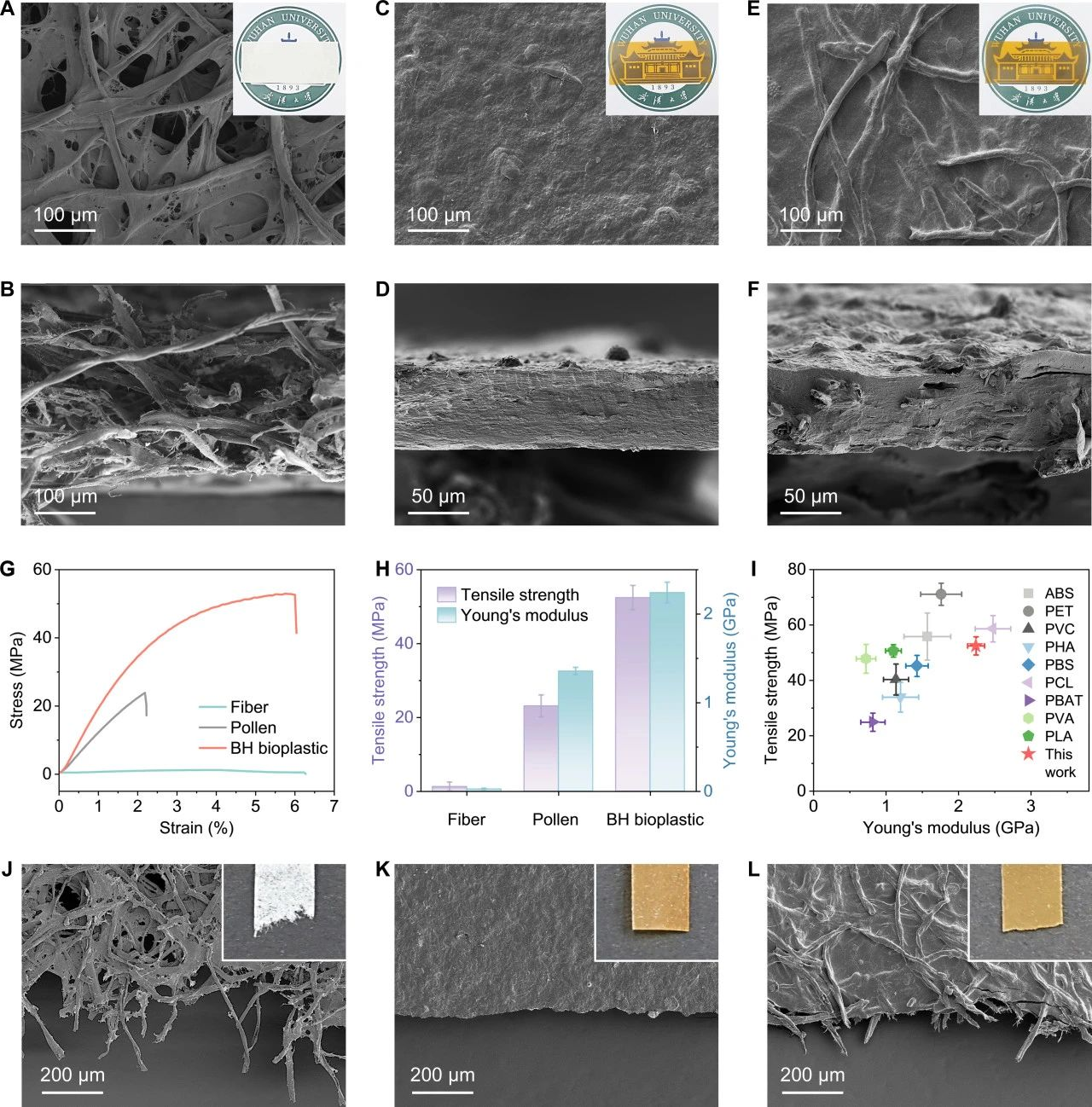

图3.BH塑料的致密纤维-层状网络赋予其超高机械强度
图4.水辅助成型与粘贴过程的机理及实际演示（提起1000克重物）

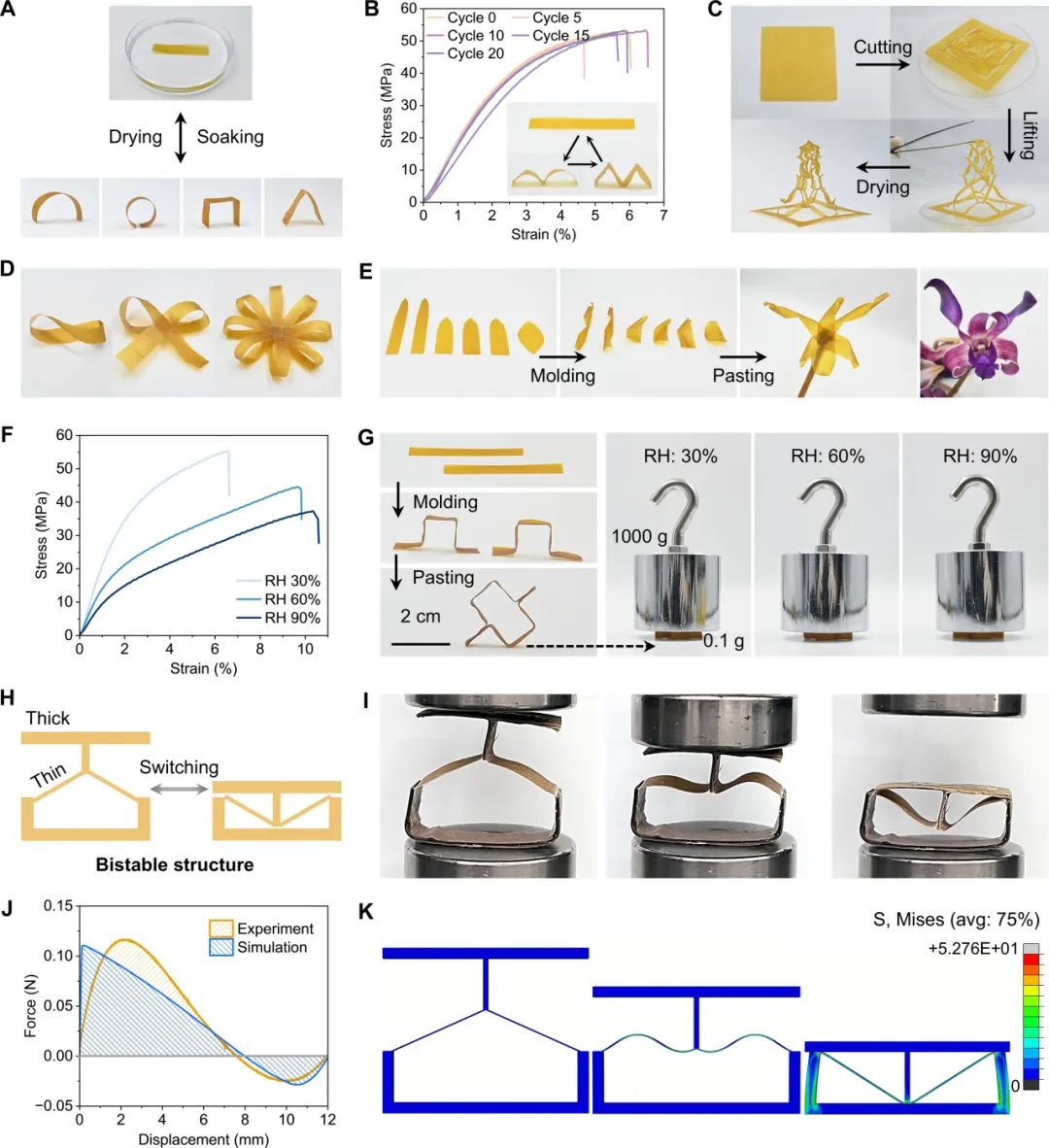

图5.BH塑料可逆变形能力与复杂三维结构（如莫比乌斯环、仿生花）构建

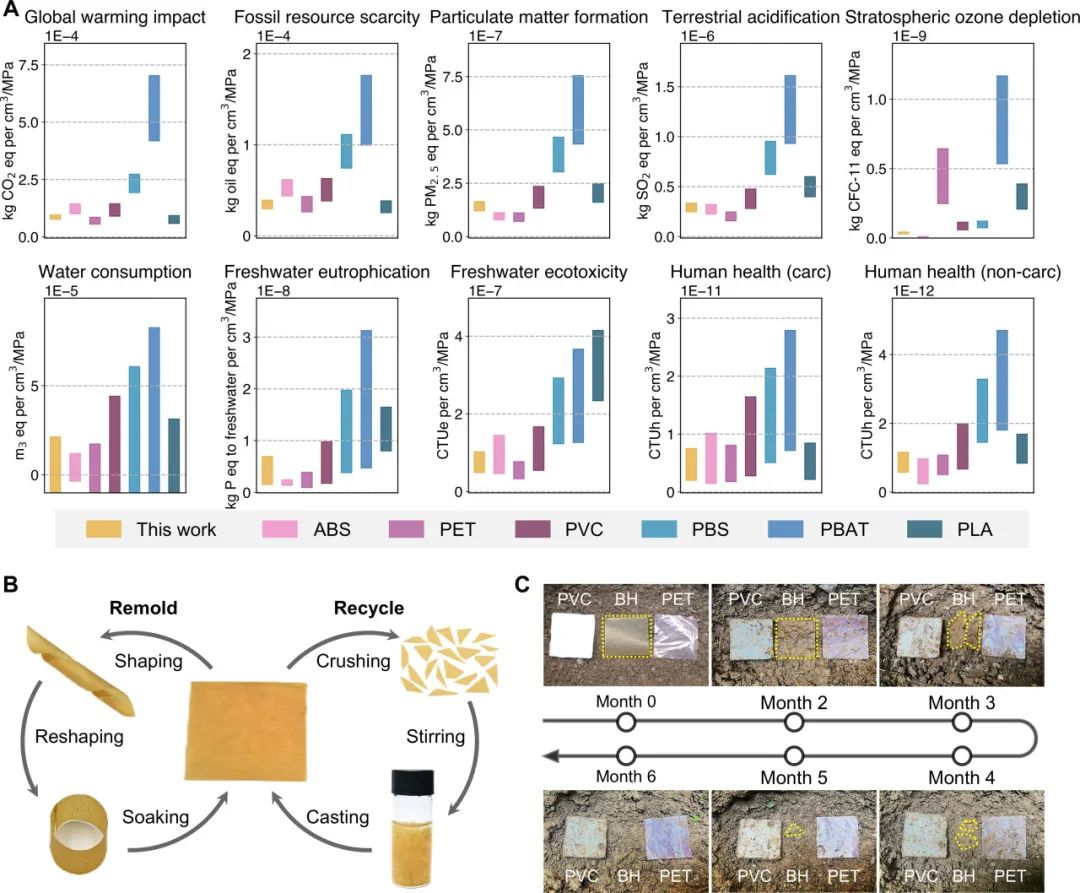

图6.生命周期评估显示BH塑料的优异环境效益，且土壤中完全降解
3.Research Conclusions研究结论
该研究开创了微尺度生物质共组装的新范式，通过整合废弃棉花纤维的骨架支撑与花粉层的致密填充，实现了无需提取、低毒、高强度的生物塑料制造。其水介导的可逆微结构重组特性，赋予材料动态形变能力和多维应用潜力（如仿生结构、机械超材料）。相较于传统生物塑料，BH塑料在机械性能、加工灵活性和环境友好性上实现三重突破，为循环生物经济提供了即时可用的解决方案。团队指出，该策略可扩展至其他植物/动物纤维与生物微粒（如真菌孢子、藻类），有望推动功能性生物材料的规模化应用。
